软件工具操作指南

软件说明

CMS软件分为Editor版本和Vison版本：

CMS Editor ：即开发版，面向OT工程师，用于开发或配置工程项目，具备一定调试运行能力。(通常由OT工程师自行安装于自用电脑或笔记本上)

CMS Vision ：安装于设备生产现场，具备工程运行的能力，用于运行开发版开发的工程项目(NextHMI产品出厂时，已默认安装好CMS Vision和数据库,并已授权激活)

软件下载

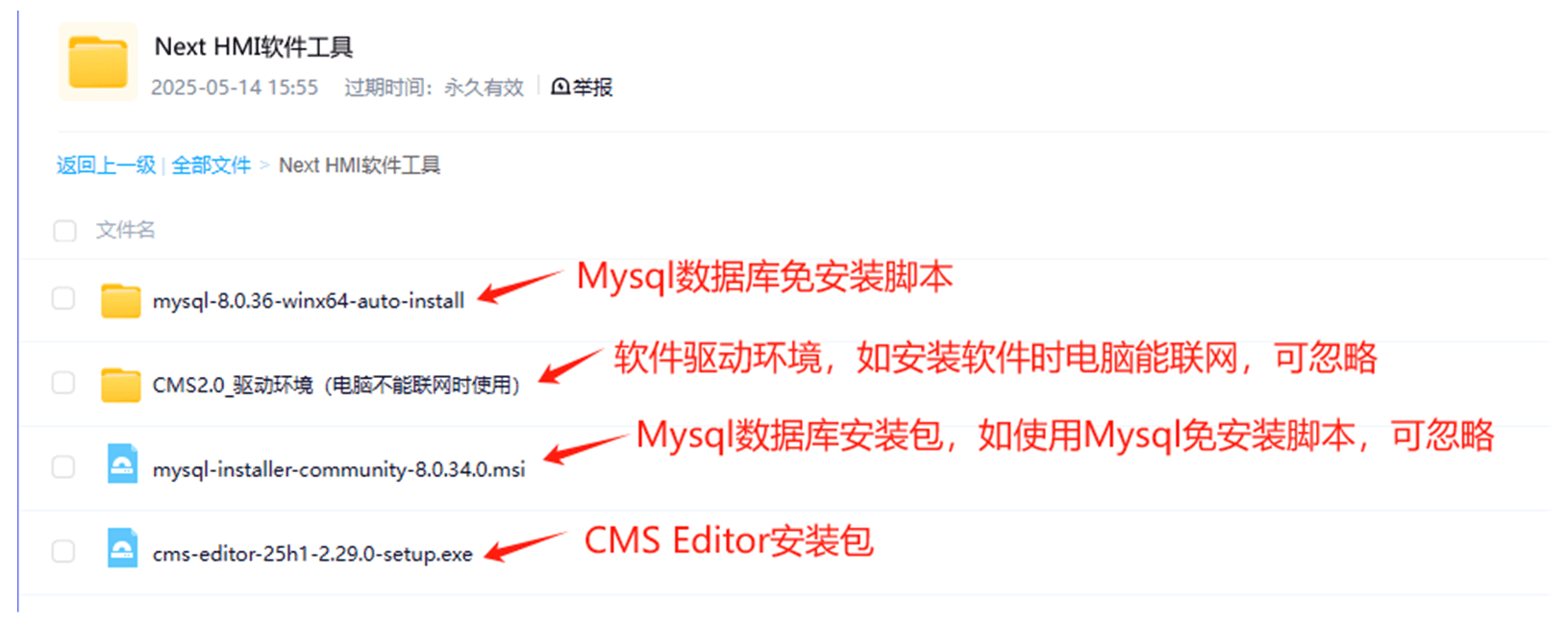

通过百度网盘下载软件工具(CMS Editor)的安装包、Mysql数据库及安装运行环境，下载地址如下：

https://pan.baidu.com/s/1AT2-idcr4gRTb5R8ssdc-Q?pwd=b294

软件安装

包含CMS Editor(开发环境)、Mysql数据库安装；软件依赖运行库环境，若软件离线安装，需先自行下载安装运行库，再下载安装驱动环境。

建议OT工程安装在自用笔记本或电脑上，软件安装过程请参考以下链接内容：

https://cms-docs.shengyc.com/cms/tutorial/快速入门/软件安装

工程开发

OT工程师可使用安装好的CMS Editor配置工程项目，搭建与设备相关的HMI界面。CMS Editor包含变量管理、页面管理、报警管理、外设管理、自动化、互联和多语言等多个功能模块，具体使用方法可参考"CMS使用指南"，链接如下：

https://cms-docs.shengyc.com/cms/tutorial/

可关注微信视频号"工业软件研习社"，查看软件实操视频教学

CMS Vision工程导入与运行

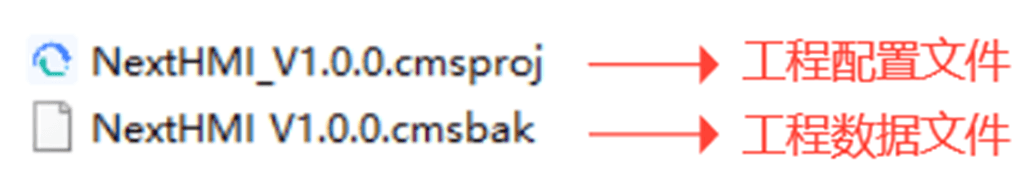

工程包含工程文件和工程数据，工程文件为工程应用配置文件，工程数据为工程相关的配置和运行数据。

工程从CMS Editor导出时，注意对工程文件和数据进行备份导出，在CMS Vision导入工程文件后，还需对其进行数据还原，以保证工程配置和数据的完整性。

1.从CMS Editor导出工程文件和数据文件

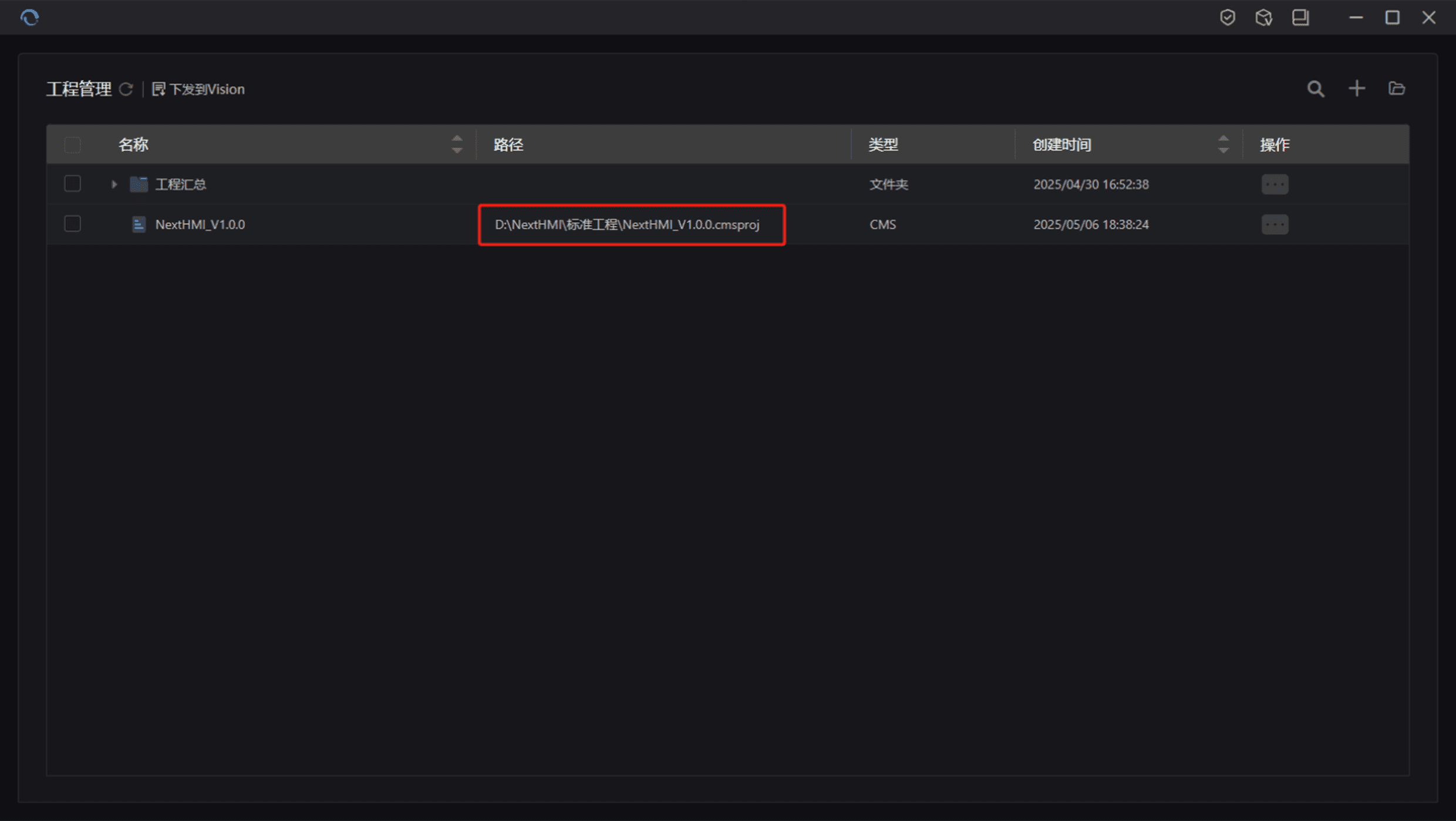

（根据工程管理界面的路径，找到对应的工程文件）

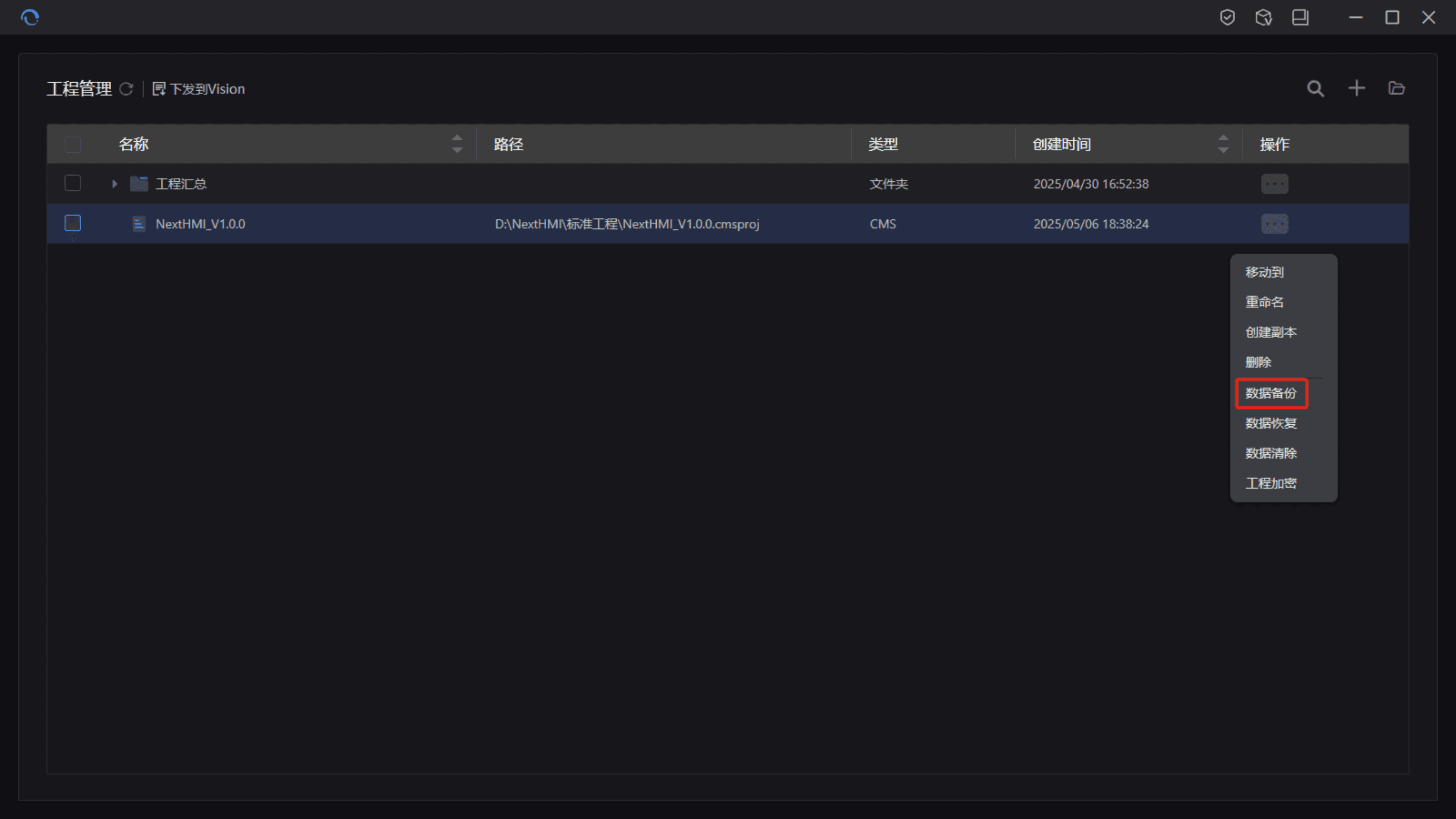

（点击数据备份，将工程数据进行备份导出）

2.将工程文件和数据文件导入CMS Vision

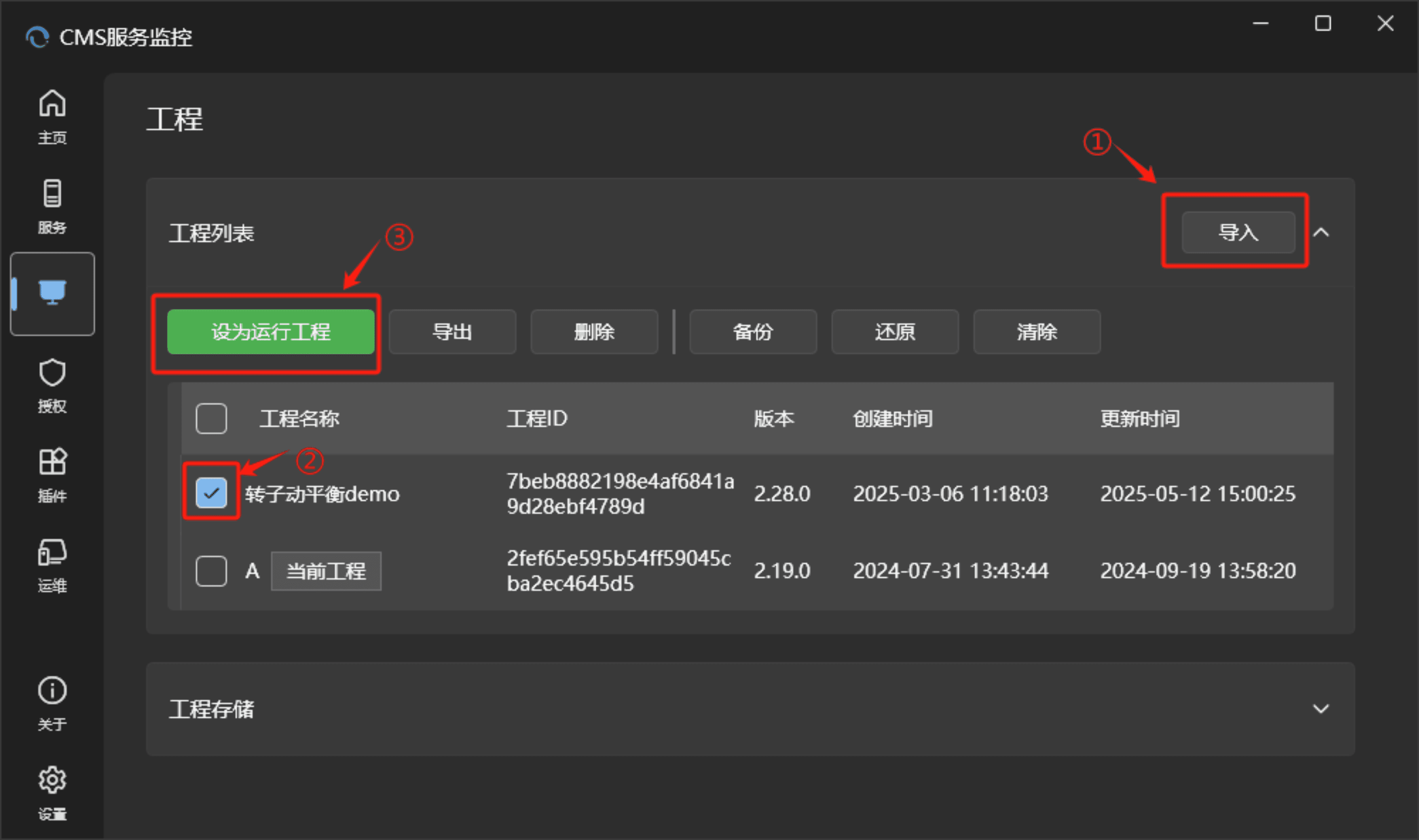

（导入工程文件到CMS Vision）

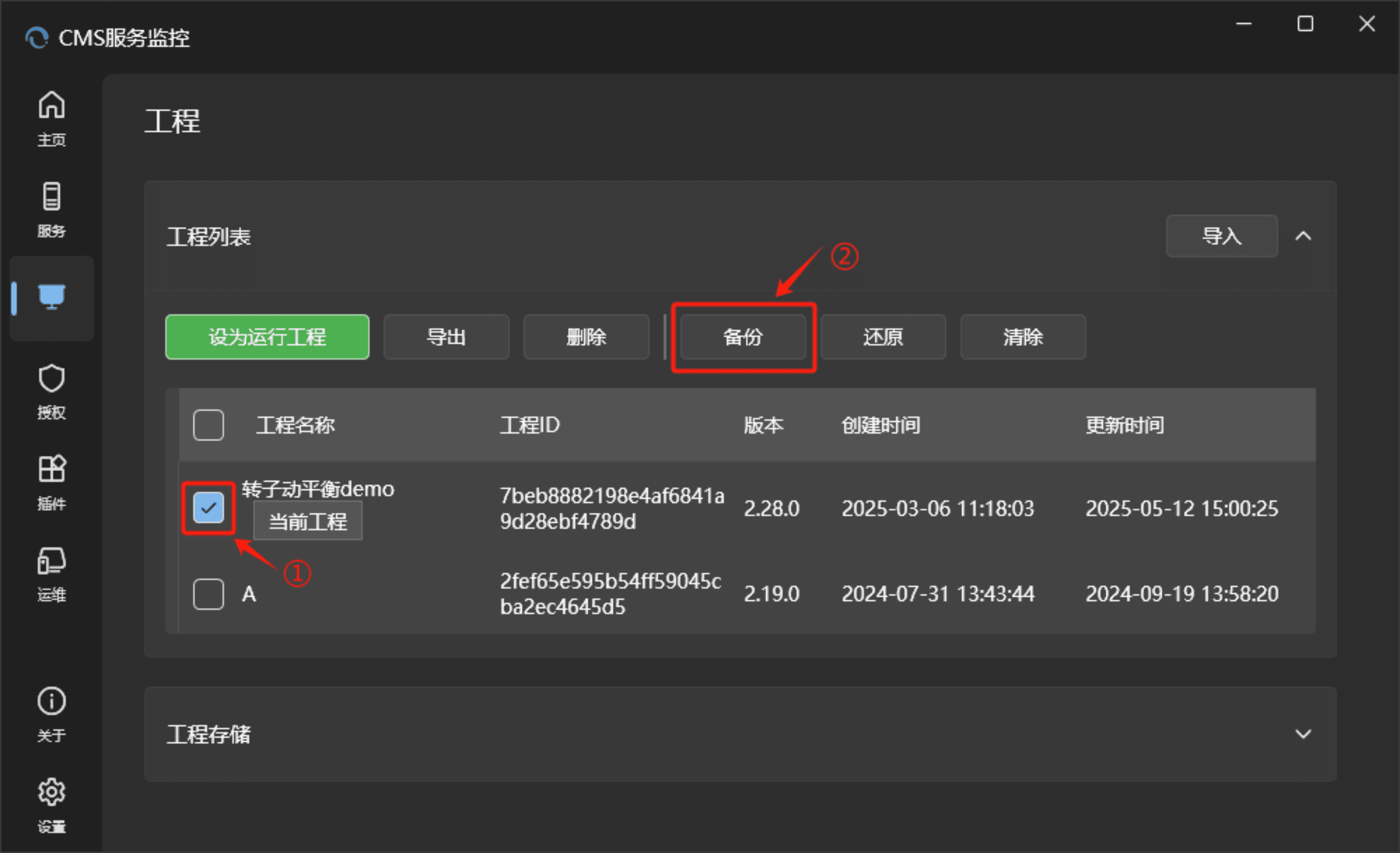

（备份工程文件到CMS Vision，首次备份需要先启动一次工程，启动完成并退出工程再进行备份操作）
