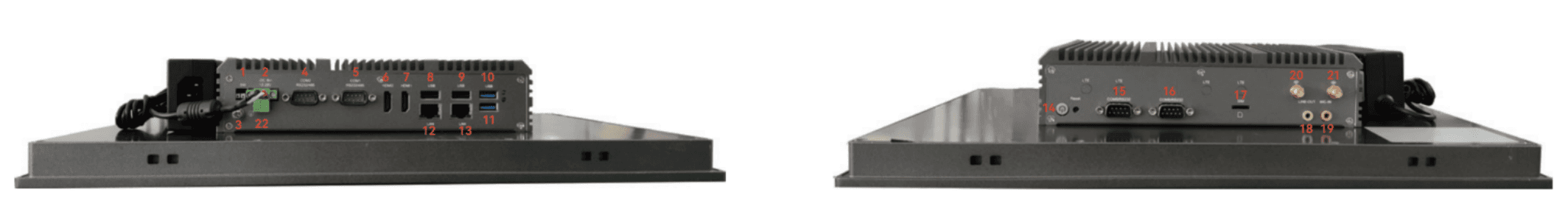

设备端口和使用

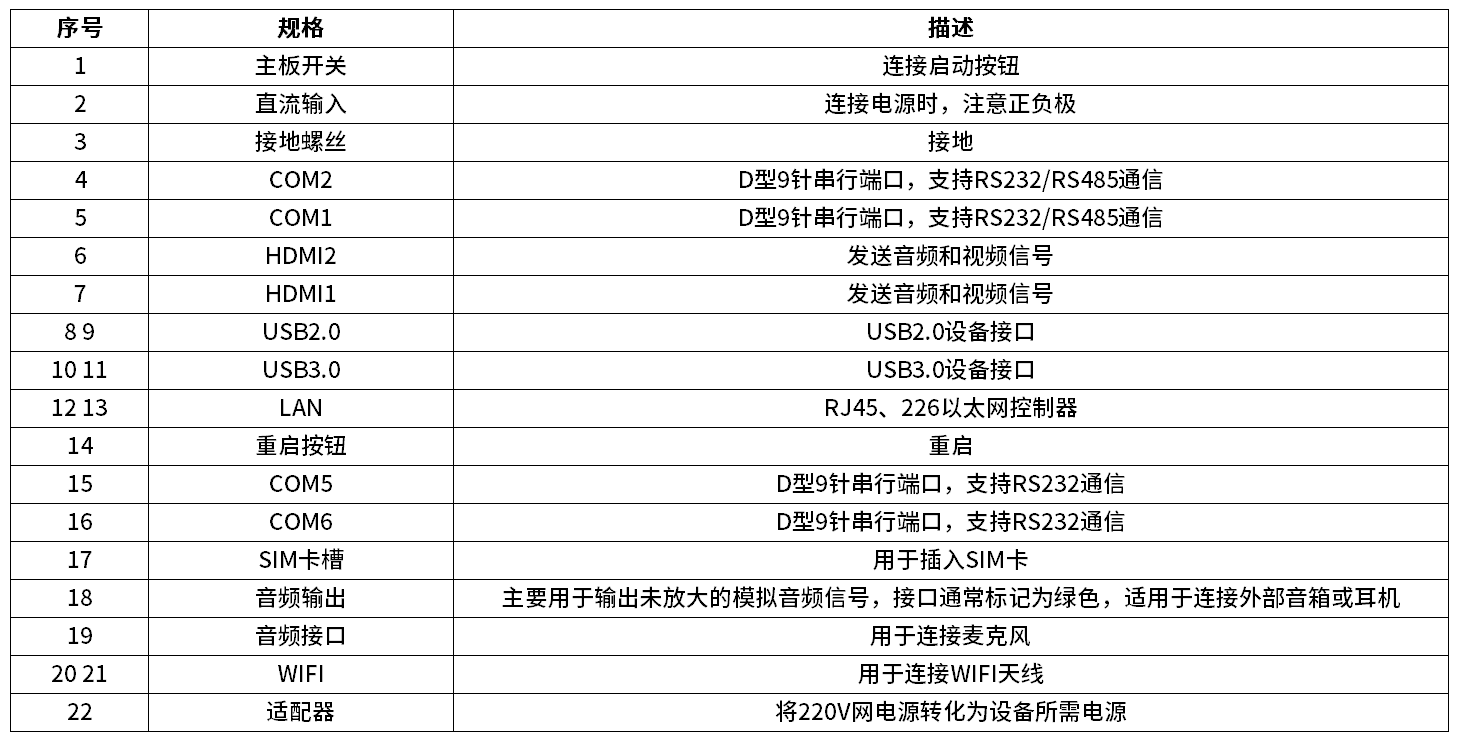

序号 | 规格 | 描述 |
|---|---|---|
1 | 主板开关 | 连接启动按钮 |
2 | 直流输入 | 连接电源时，注意正负极 |
3 | 接地螺丝 | 接地 |
4 | COM2 | D型9针串行端口，支持RS232/RS485通信 |
5 | COM1 | D型9针串行端口，支持RS232/RS485通信 |
6 | HDMI2 | 发送音频和视频信号 |
7 | HDMI1 | 发送音频和视频信号 |
8、9 | USB2.0 | USB2.0设备接口 |
10、11 | USB3.0 | USB3.0设备接口 |
12、13 | LAN | RJ45、226以太网控制器 |
14 | 重启按钮 | 重启 |
15 | COM5 | D型9针串行端口，支持RS232通信 |
16 | COM6 | D型9针串行端口，支持RS232通信 |
17 | SIM卡槽 | 用于插入SIM卡 |
18 | 音频 | 主要用于输出未放大的模拟音频信号，接口通常标记为绿色，适用于连接外部音箱或耳机 |
19 | 音频接口 | 用于连接麦克风 |
20、21 | WIFI | 用于连接WIFI天线 |
22 | 适配器 | 将220V网电源转化为设备所需电源 |
设备安装
嵌入式安装方法

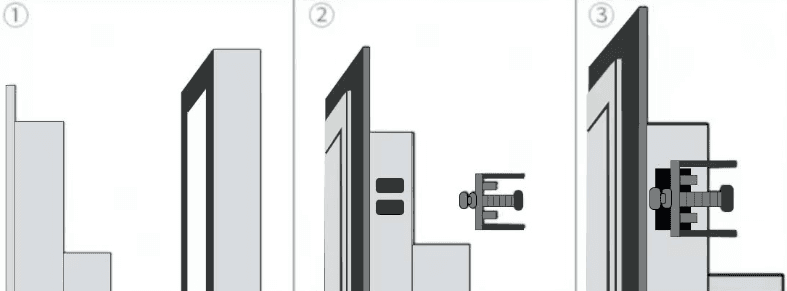

①安装之前机柜需开孔，开孔大小应稍大产品规定的开孔尺寸。
②将产品放置到安装面板预留的嵌入式安装开孔中。
③设备两侧各有两个方孔，安装时用卡扣一端扣住方孔，卡扣上的螺丝头顶住机柜，然后拧紧螺丝，其它三处方孔安装方法一样，即可 完成嵌入式安装。

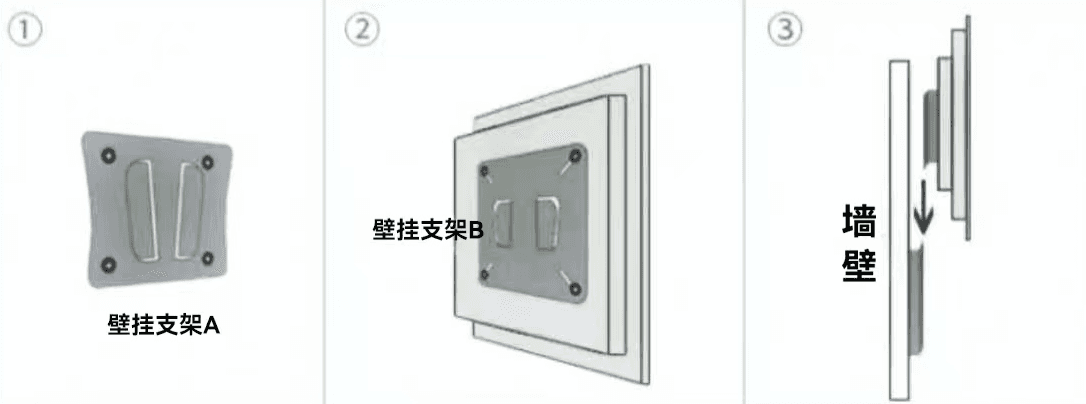

壁挂式安装方法
①将壁挂支架A用膨胀螺丝固定安装在墙上。
②壁挂支架B用螺丝安装在一体机背景。
③体机背面支架插入墙面壁挂支架即可完成安装。
设备尺寸

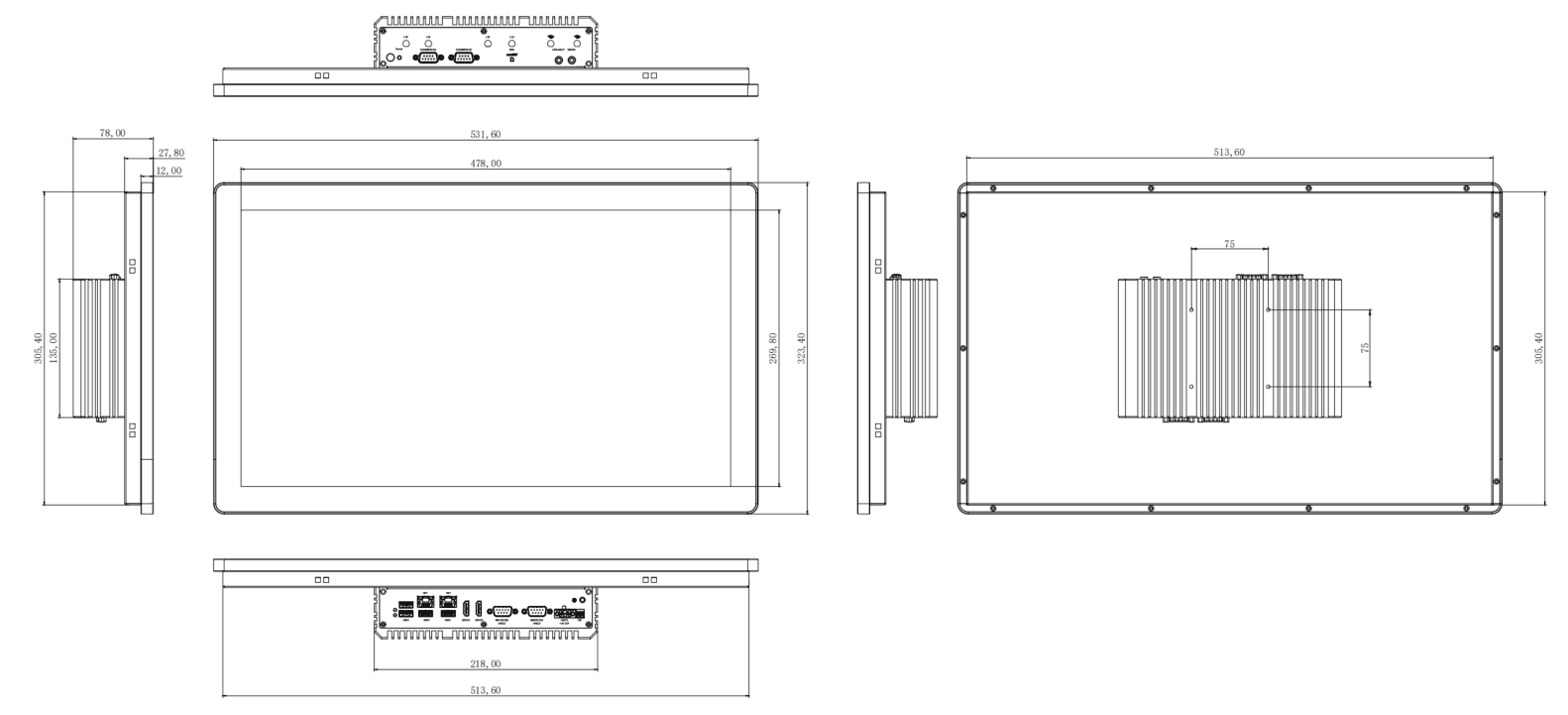

型号：NHMIA1506-500002
建议开孔尺寸：402mm*252mm(宽×高)
（注：如需了解详细尺寸，可另存为图片查看）

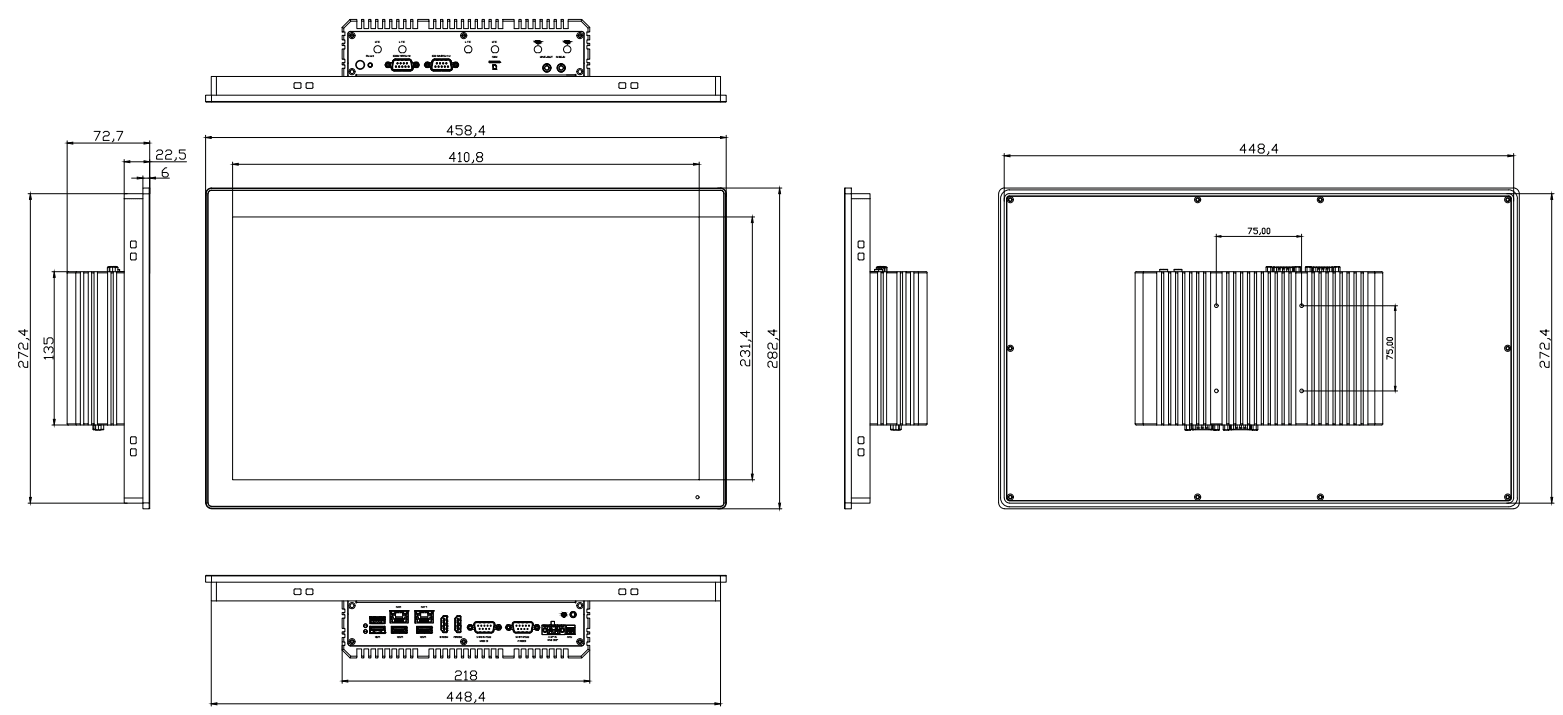

型号：NHMIA1805-500002
建议开孔尺寸：450*274mm(宽×高)
（注：如需了解详细尺寸，可另存为图片查看）

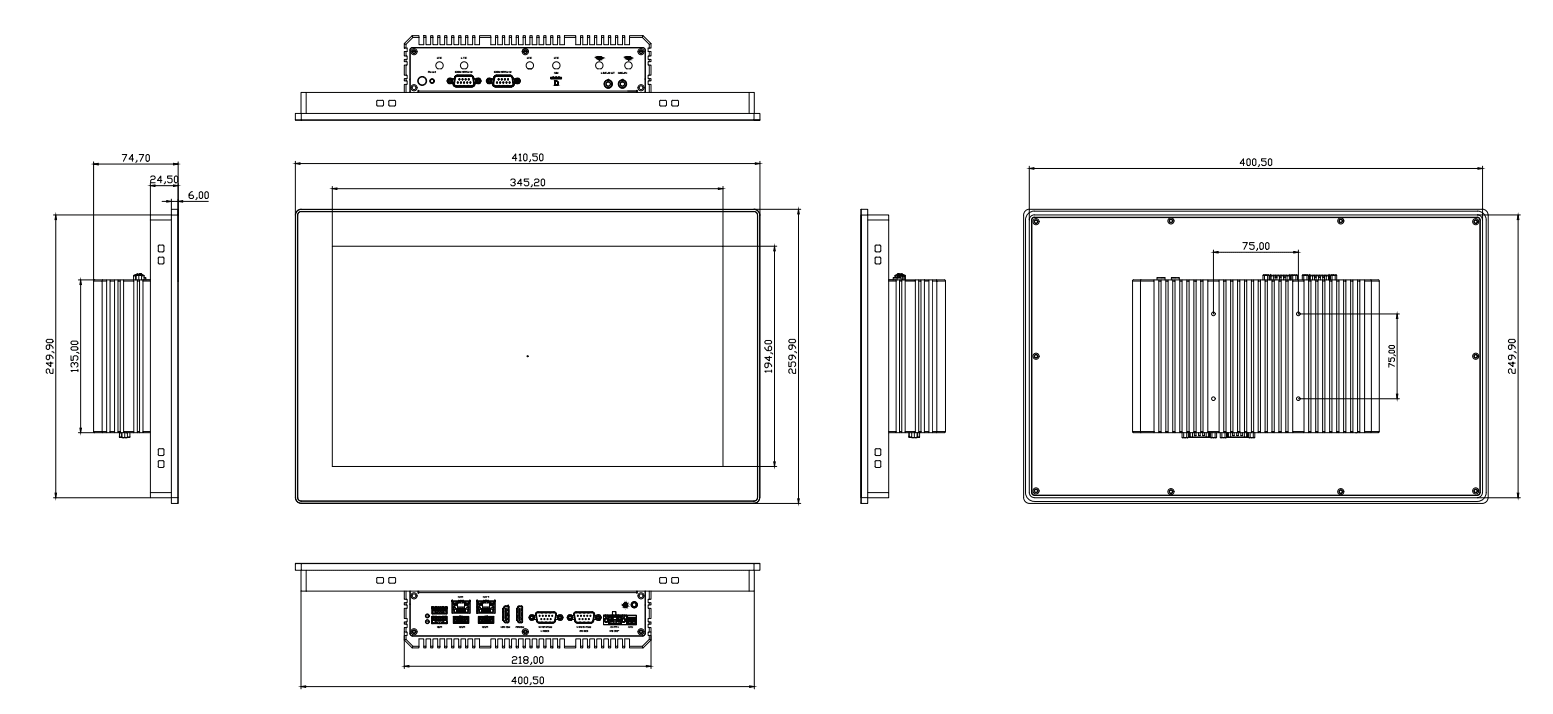

型号：型号：NHMIA2105-500002
建议开孔尺寸：515*307mm(宽×高)
